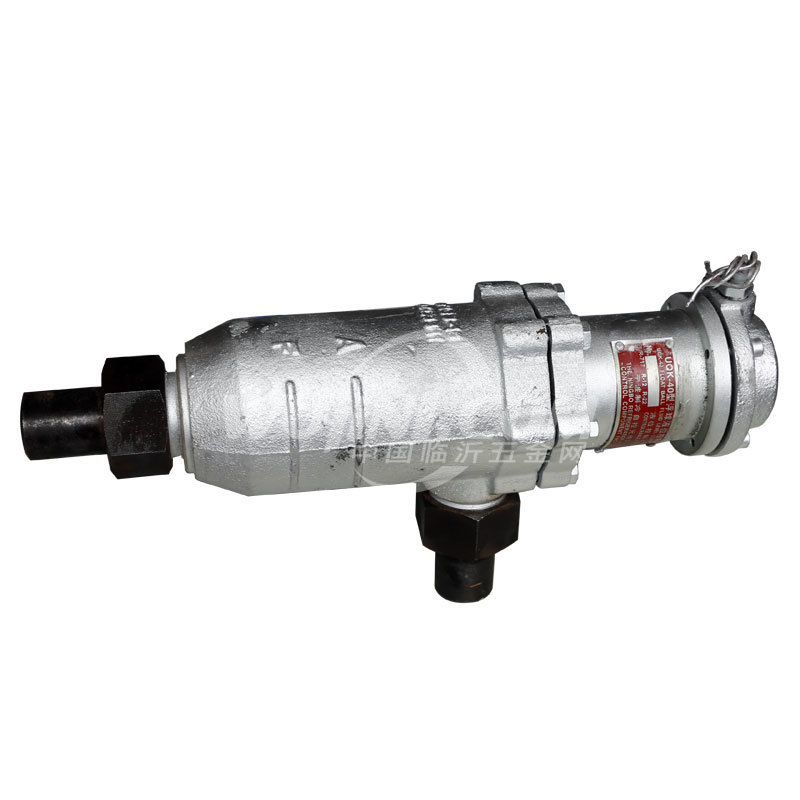

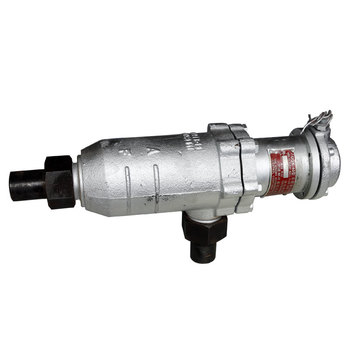

UQK-40型浮球液位控制器主要適用于以R22、R717等制冷劑為工質的制冷系統。UQK-40型浮球液位控制器由發送器和信號器組成。
發送器殼位內裝有帶浮桿的浮球。工作時，浮球隨液面浮動，浮桿即跟隨在電感線圈內上下移動，使電感線圈感抗發生變化，輸出與位移相對應的交流電壓信號。通過橋式整流電路，將此信號變?yōu)橹绷麟妷盒盘?hào)，再與給定的直流電壓疊加，使雙穩態開關電路按照所調液位導通，吸動繼電器觸頭，以起控制作用。
